更换直线串卡具系列

【适应电压等级】110kV-1000kV

【用途】用于输变电带电作业提升导线，是带电作业用提线工具两端的金属挂具。

【材质】LC4(即7A04),符合GB/T3191要求，亦可用TC4制造，吊钩与导线接触弧面形状应符合GB/T15632要求，除特殊要求及个别品种外，以下各节不再重复列出以上要求。

【说明】本章“更换直线串卡具”属于金属工具，是“带电作业用提线工具”的一部分，

即提线工具中间是绝缘部件，两端是金属部件（现金属部件也有少量用高强度纤维制造的）以下统称金属部件为“吊钩卡”。吊钩卡上端在横担上担定与绝缘拉棒上端连接，下端是提升导线的吊钩与绝缘拉棒下端连接。

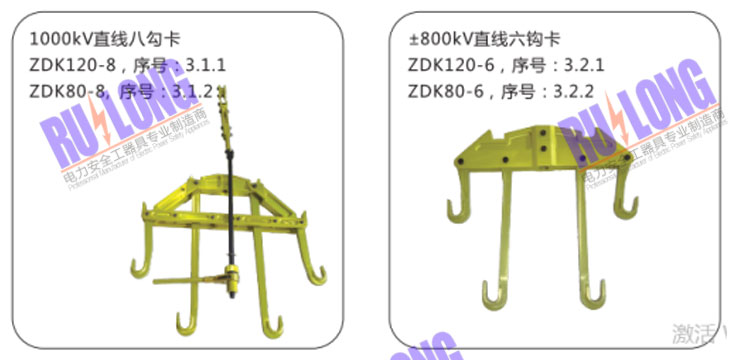

1000kV八线吊钩卡

【型号】ZDK120-8(Z直线，D吊钩，K卡具）

【用途】用于1000kV线路提升导线，更换V形整串或直线整串绝缘子或金具。

【额定荷重】80-120kN,适用于1000kV线路八分裂导线。

±800kV六线吊钩卡

【型号】ZDK120-6(Z直线，D吊钩，K卡具）

【用途】用于±800kV线路直线塔更换整串绝缘子或金具。

【额定荷重】80-120kN,适用于±800kV线路直线塔六分裂导线。

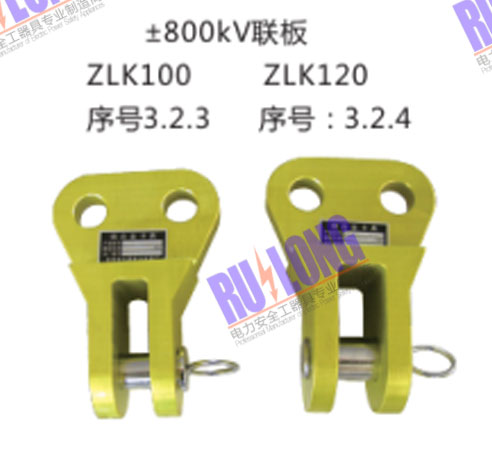

3.2.3 ±800kV联板卡 型号ZLK100

3.2.4 ±800kV联板卡 型号ZLK120

（Z直线，L联板，K 卡具）

【用途】用于联结金具与联板。

【额定荷重】100kN,120kN

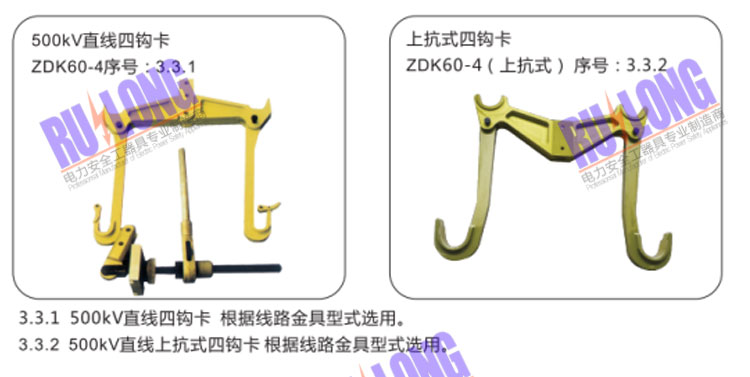

500kV四线吊钩卡

【型号】ZDK(Z 直线，D吊钩，K卡具）

【用途】用于500kV线路直线塔更换整串绝缘子及金具。

【额定荷重】30-60kN,适用于500kV线路直线塔四分裂导线。
